КНД - кроссы напольные двухсторонние

62.4Kb55KbКроссы напольные двухсторонние (КНД) представляют собой быстро собираемые металлические конструкции, закрепляемые к полу.

Каркасы кроссов расчитаны на установку плинтов LSA-PLUS/PROFIL типоряд 2 на 8 или 10 пар вертикальными рядами с линейной стороны кросса и вертикальными (КНД-ВВ) или горизонтальными (КНД-ВГ) рядами со станционной стороны кросса (в зависимости от требований заказчика).

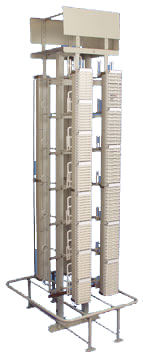

Базовый каркас двухстороннего кросса при вертикально-вертикальном расположении плинтов предлагается в двухрядном (КНД-4/6-ВВ) и трехрядном (КНД-6/6-ВВ) исполнениях. Кроссы напольные двухсторонние КНД-ВВ выпускаются емкостью от 2400 до 48000 пар (емкости указаны при условии использования плинтов 2/10). Для получения кросса требуемой емкости необходимо произвести горизонтальную сборку базовых секций (на 2400 или 3600 пар), соединив их между собой.

Прокладка кабеля линейной стороны производится по нижней части кросса, а станционной - по верхней. Спуски кабелей осуществляются по закрытым вертикальным коробам.

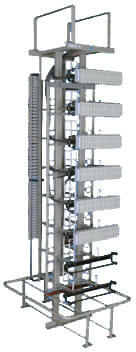

Базовая секция кросса КНД-ВГ состоит из двух вертикальных рядов линейной стороны и восьми горизонтальных рядов станционной стороны. НТЦ "ПИК" рекомендует использовать при формировании станционной стороны плинты 2/8. Для получения кросса требуемой емкости необходимо произвести горизонтальную сборку базовых секций между собой. Кроссы напольные двухсторонние КНД-ВГ выпускаются емкостью от 2224 до 49600 пар.

Прокладка кабеля линейной стороны производится по нижней части кросса, а станционной - по верхней. Спуски кабелей осуществляются по линейной стороне кросса.

Все металлические детали кроссов находяться под единым потенциалом заземления, точки присоединения внешнего провода заземления предусмотрены на шине заземления кроссов. Рекомендуемое минимальное сечение провода (по меди) 50 кв. мм.

Металлические кроссировочные кольца и поддержки опрессованы ударопрочной пластмассой, что значительно увеличивает долговечность изоляции кроссировочных проводов и исключает их замыкание на корпус кросса при повреждении изоляции.
